Строго говоря, речь пойдет не о готовой "фишке", а скорее о заготовке (идее), которая родилась у меня недавно.
Предыстория:
Компания, в которой я сейчас работаю, активно осваивает все, что связано с BIM. Где-то более успешно, где-то менее.. Каждый день мы учимся взаимодействовать в среде BIM и CAD, учимся делать свою работу и работу смежников более комфортной.
Суть новшества:
Разрабатывая вертикальную планировку объекта (генплан, улица), я, как и большинство моих коллег, для обозначения дождеприемных колодцев, использую блоки AutoCAD.
Так почему бы нам сразу не использовать функционал Civil 3D и не расставлять "колодцы", привязывая их к проектной поверхности?
Для генпланиста усложнения минимальны, зато проектировщики НК получат в работу готовые колодцы, которые им останется подключить к сети.
Итак, создаем трубопроводную сеть:
Выбираем нужный тип колодцев, оговариваем с Сивилом, что сейчас мы создаем только колодцы:
Колодцы расставляем в нужных местах, любуемся картинкой:

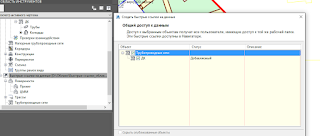

При желании, можем закинуть сеть в быстрые ссылки, чтобы сетевики выгрузили их в свой файл:
К сожалению, полной двусторонней взаимосвязи не получится: для присоединения данных колодцев к трубопроводной сети, смежникам придется освободить быструю ссылку (т.к. присоединяться к другой сети нельзя). Тем не менее, взаимосвязи тут не меньше, чем при традиционной расстановке дождеприемников блоками.
Если кто-то предложит, как сделать из этого прям БИМ-БИМ, чтобы генпланист/дорожник расставлял колодцы, их использовать сетевик, при этом сохранялась динамическая связь в случае внесения изменений в положение колодцев, с меня виски :)
